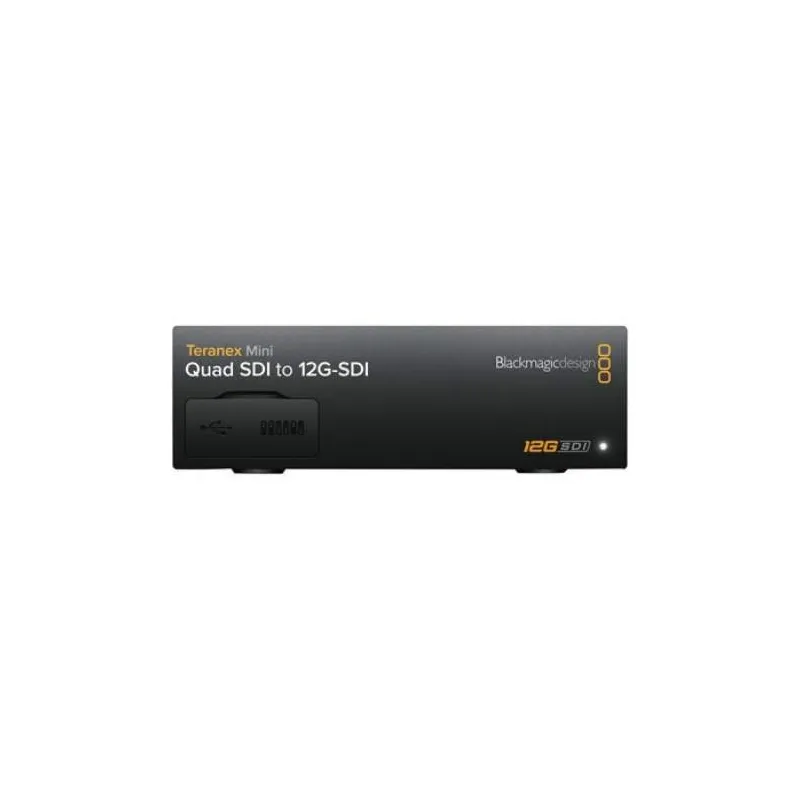

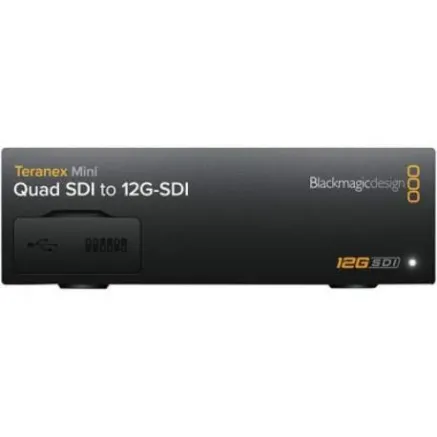

Blackmagic Teranex Mini Quad SDI to 12G-SDI

Funkcionalumas

Blackmagic Teranex Mini Quad SDI to 12G-SDI keitiklis transformuoja Quad Link SDI signalus į vieną 12G-SDI išvestį, leidžiant prijungti Quad Link Ultra HD įrangą prie naujausių 12G-SDI Ultra HD įrenginių. Tai suteikia galimybę įrenginiams, naudojantiems keturis BNC kabelius, būti prijungtiems per vieną 12G-SDI BNC kabelį, supaprastinant integraciją su moderniais maršrutizatoriais, jungikliais, projektoriais ir kita profesionalia vaizdo įranga.

Dizainas ir konstrukcija

Teranex Mini modeliai pasižymi revoliuciniu korpusu, sukurtu efektyviam šilumos išsklaidymui iš galingų 12G-SDI sąsajos grandinių. Jie turi integruotą universalų maitinimo šaltinį (90-240V), profesionalius XLR jungtis subalansuotam garsui arba AES/EBU skaitmeniniam garsui bei ergonomiškus valdiklius. Kompaktiškas ir patvarus dizainas tinka naudoti ant stalo postprodukcijos studijose, instrumentų spintose ar vietoje. Unikali tyliai veikiančių ventiliatorių aušinimo sistema užtikrina patikimą ir tylų darbą, net kai keli įrenginiai yra sumontuoti šalia vienas kito naudojant pasirenkamą 1U rack adapterį.

Jungtys ir valdymas

• Palaiko SD, HD ir Ultra HD vaizdo formatus iki 2160p60 raiškos per vieną BNC kabelį.
• Automatinis standartų perjungimas užtikrina suderinamumą su senesniais SD ir HD signalais.
• Integruotas Ethernet prievadas leidžia nuotolinį valdymą per Converter Utility programą Windows ir Mac OS X sistemoms.
• Palaiko Power over Ethernet (PoE) maitinimą arba atsarginį maitinimą, supaprastinant instaliaciją.
• DIP jungikliai leidžia lengvai konfigūruoti be papildomo Smart Panel.
• Pasirenkamas Teranex Mini Smart Panel su sukamuoju valdikliu, spalvotu LCD ekranu ir mygtukais suteikia vaizdo/garsų stebėjimą, laiko kodų rodymą ir signalų standartų informaciją geresnei naudotojo sąsajai.

Garso ir signalo apdorojimas

Garso grandinė perprojektuota siekiant itin žemo triukšmo lygio (virš -115 dBFS) ir maksimalios kokybės. Standartinės XLR jungtys užtikrina saugų, užrakinamą ryšį subalansuotam garsui arba laiko kodų šaltiniams. Teranex technologija leidžia vaizdo signalų konvertavimą aukštyn ir žemyn, automatiškai perskaičiuojant įėjimo signalus, kad atitiktų išvesties ekrano galimybes, pavyzdžiui, konvertuojant Ultra HD į HD nesuderinamiems ekranams. Vaizdo apdorojimas vykdomas 12 bitų tikslumu, užtikrinant minimalų triukšmą, o pažangus raiškos perskaičiavimas garantuoja aukštos kokybės konvertavimą tarp SD, HD ir Ultra HD standartų. SDI įėjimai sinchronizuojami su mažu drebėjimu, palaikant ilgesnius kabelių atstumus.

Modeliai ir pasirinkimai

Teranex Mini siūlo šešis keitiklių modelius: SDI į HDMI, HDMI į SDI, SDI į analoginį, analoginį į SDI, SDI į garsą ir garsą į SDI. Taip pat yra šeši optinių sąsajų modeliai, kiekvienas su vienu SDI jungtimi ir SMPTE suderinamu 12G-SDI optiniu moduliu: Optinis į HDMI, HDMI į optinį, optinis į analoginį, analoginį į optinį, optinis į garsą ir garsą į optinį.

Pagrindinės savybės

• Moderni 12G-SDI sąsaja palaikanti SD, HD ir Ultra HD iki 2160p60.
• Profesionalios XLR jungtys garso ir laiko kodams.
• Integruotas universalus maitinimo šaltinis (90-240V).
• Ethernet prievadas su nuotoliniu valdymu ir PoE palaikymu.
• DIP jungikliai lengvai konfigūracijai.
• Pasirenkamas priekis su LCD ir ergonomiškais valdikliais.
• Kompaktiškas, patvarus dizainas staliniam ar rack naudojimui.
• Tylus ventiliatorių aušinimo sistema.
• Pasirenkamas 1U rack adapteris montavimui iki trijų keitiklių.

Programinės įrangos atnaujinimai

Programinės įrangos atnaujinimai gerina įrenginio veikimą, įskaitant automatinį ventiliatorių greičio reguliavimą tyliau veikimui ir išplėstą DSLR įrenginių palaikymą bei LUT korekcijos patobulinimus.
