FNIRSI 2D15P Oscilloscope

FNIRSI 2D15P osciloskopas

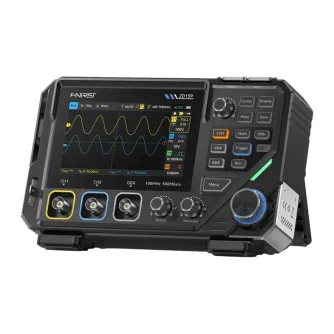

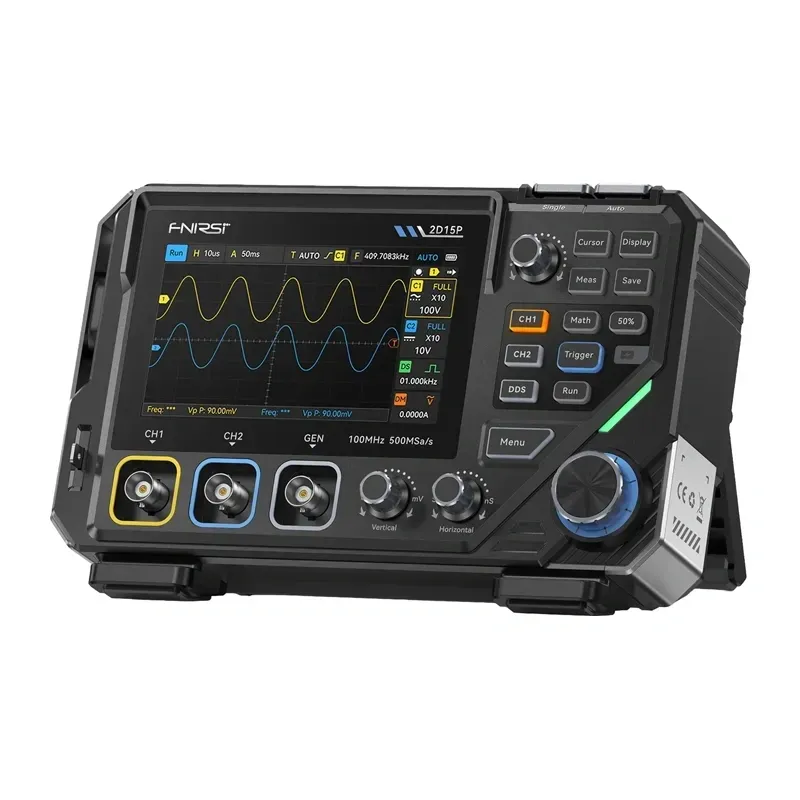

FNIRSI 2D15P viename nešiojamame prietaise sujungia dviejų kanalų osciloskopą, True RMS multimetrą ir signalų generatorių, skirtą techninei priežiūrai, laboratoriniams darbams ir projektavimui. Jutiklinis ekranas, fiziniai valdikliai, spartus duomenų apdorojimas ir įmontuotas įkraunamas akumuliatorius užtikrina patogų naudojimą darbo vietoje ar lauko sąlygomis.

Signalų analizė

• Dviejų kanalų osciloskopas: 100 MHz dažnių juosta naudojant vieną kanalą arba 50 MHz, kai abu kanalai naudojami vienu metu.
• Diskretizavimo dažnis: 500 MSa/s.
• Pasirenkamas atminties gylis: 10 K, 100 K arba 1 M mėginių.
• Maždaug 1 200 kadrų per sekundę bangos formos fiksavimo sparta padeda aptikti trumpalaikius trikdžius ir netolygumus.
• 20 MHz dažnių juostos apribojimas padeda sumažinti triukšmą matuojant pulsacijas ir atliekant kitus matavimus.

Diagnostikos funkcijos

4,3 colio IPS jutiklinis ekranas veikia kartu su fiziniais mygtukais. Bangos formos gali būti rodomos 128 pilkumo lygiais, o spalvinės temperatūros vizualizacija padeda stebėti signalo stabilumą ir pokyčius laikui bėgant. Begalinio išlaikymo režimas uždengia vieną ant kitos nuosekliai fiksuojamas bangos formas, o XY režimas leidžia analizuoti signalų fazių santykius. Realaus laiko matematinės operacijos apima sudėtį, atimtį, daugybą ir dalybą. Matavimo žymekliai, 13 automatinių parametrų matavimų ir automatinis, normalus bei vienkartinis trigerio režimai padeda analizuoti įvairius signalus.

Osciloskopas, multimetras ir signalų generatorius

Įmontuotas DDS signalų generatorius veikia iki 10 MHz dažniu ir generuoja 11 įprastų bangos formų; galima reguliuoti amplitudę ir darbo ciklą. Integruoto True RMS multimetro skiriamoji geba yra 19 999 skaičiai; juo matuojama kintamoji ir nuolatinė įtampa bei srovė, varža ir talpa. Taip pat galima tikrinti diodus ir grandinių vientisumą. „Curve View“ rodo realaus laiko signalo pokyčių grafiką, skirtą stebėjimui ir analizei.

Nešiojamas dizainas ir duomenų tvarkymas

FPGA, MCU ir ADC lustais pagrįstas prietaisas sukurtas sparčiam signalų apdorojimui ir stabiliam veikimui. Kompaktiškas korpusas yra maždaug 30 % lengvesnis už ankstesnių modelių korpusus. Įmontuotas 5 000 mAh akumuliatorius leidžia naudoti prietaisą nešiojamąjį režimu, o USB-C jungtis skirta įkrauti. Bangos formas galima įrašyti, o duomenis eksportuoti vėlesnei analizei.

Specifikacijos

• Gamintojas: FNIRSI
• Modelis: 2D15P
• Kanalai: du kanalai
• Diskretizavimo dažnis: 500 MSa/s
• Analoginė dažnių juosta: 100 MHz
• Atminties gylis: 10 K, 100 K, 1 M mėginių
• Įėjimo varža: 1 MΩ
• Laiko skalės diapazonas: 5 ns–50 s
• Vertikalus jautrumas: 10 mV–10 V/div
• Didžiausia įėjimo įtampa: 800 V su ×10 zondu
• Trigerio režimai: automatinis, normalus, vienkartinis
• Trigerio tipai: kylantis frontas, krintantis frontas, abu frontai
• Rodinio režimai: taškinis, vektorinis, spalvinės temperatūros
• Jungtis: AC/DC
• Išlaikymo trukmė: minimali, 2 s, 5 s, 10 s, 20 s, 50 s, begalinė
• Matematinės operacijos: palaikomos
• Bangos formų įrašymas: palaikomas
• Bangos formų eksportavimas: palaikomas
• Matavimas žymekliais: palaikomas

Komplektą sudaro

• 2D15P osciloskopas
• 2 × P6100 zondai
• Multimetro zondas
• Zondas su krokodilo tipo gnybtu
• USB duomenų perdavimo kabelis
• Naudotojo vadovas
