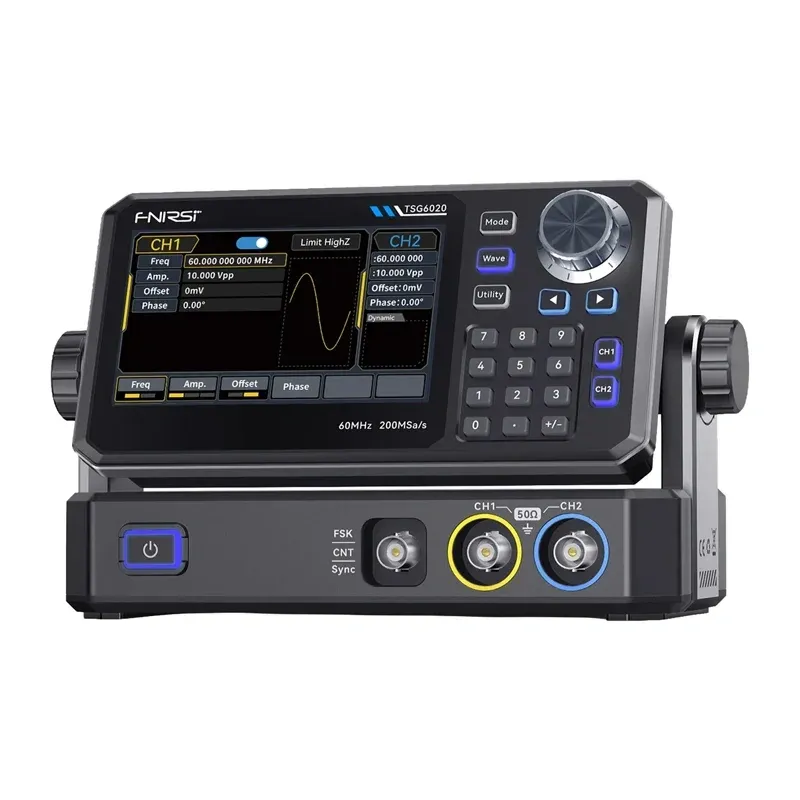

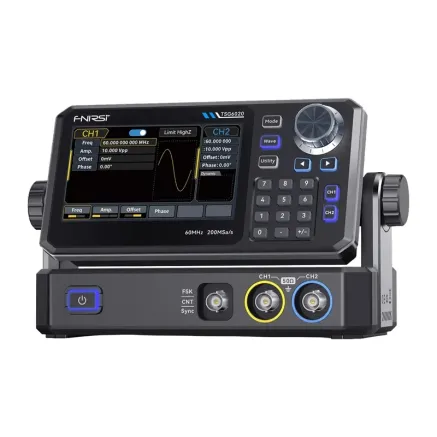

FNIRSI TSG6020 Function Generator

FNIRSI TSG6020 funkcijų generatorius

FNIRSI TSG6020 sujungia tikslų signalų generavimą, plačias konfigūravimo galimybes ir pažangias matavimo funkcijas, skirtas laboratoriniams darbams, įrangos priežiūrai ir elektroninių grandinių projektavimui. Dviejų kanalų konstrukcija, iki 60 MHz išėjimo dažnis ir 200 MSa/s diskretizavimo dažnis bei 14 bitų skiriamoji geba užtikrina tikslų bangos formų atkūrimą. Įrenginys palaiko įvairius moduliavimo tipus, naudotojo apibrėžiamas savavališkas bangos formas, dažnio skenavimą ir turi integruotą dažnio skaitiklį. Jutiklinis ekranas, greita prieiga prie išsaugotų nustatymų ir tvirta konstrukcija užtikrina patogų valdymą ilgai naudojant.

Aukštos kokybės signalų generavimas

Du nepriklausomi išėjimo kanalai gali vienu metu generuoti skirtingus signalus, todėl įrenginys tinka sudėtingiems bandymams ir analizei. Generatorius užtikrina iki 60 MHz išėjimo dažnį, 200 MSa/s diskretizavimo dažnį ir 14 bitų vertikaliąją skiriamąją gebą, todėl bangos formos atkuriamos tiksliai ir su mažu iškraipymu. Esant didelei apkrovos varžai, išėjimo amplitudės diapazonas yra nuo 2 mVpp iki 20 Vpp, kai dažnis mažesnis nei 10 MHz, ir nuo 2 mVpp iki 10 Vpp, kai dažnis didesnis nei 10 MHz. Esant 50 Ω apkrovai, diapazonai atitinkamai yra nuo 1 mVpp iki 10 Vpp ir nuo 1 mVpp iki 5 Vpp. Toks lankstumas tinka įvairiems laboratoriniams ir projektavimo darbams.

Standartinės bangos formos ir pažangus moduliavimas

TSG6020 palaiko sinusines, stačiakampes, pjūklo danties, impulsines, triukšmo ir nuolatinės srovės bangos formas. Jis taip pat gali taškas po taško atkurti naudotojo apibrėžtas savavališkas bangos formas, išsaugodamas jų detales. „VeriPoint“ technologija užtikrina nuo 1 µSa/s iki 200 MSa/s diskretizavimo dažnį ir mažesnį nei 200 ps drebėjimą, todėl sudėtingos signalų formos atkuriamos tiksliai. Galimi šeši moduliavimo tipai: AM, FM, PM, FSK, ASK ir PSK. Jie leidžia bandyti skaitmeninio ryšio grandines ir radijo sistemas.

Matavimo tikslumas

„ZeroSurge“ technologija sumažina stačiakampių, impulsinių ir pjūklo danties signalų viršįtampius. Viršįtampis neviršija 1 %, o kilimo ir kritimo trukmė siekia iki 13,5 ns, todėl signalų frontai yra statūs, o bangos formos – tikslios. Integruotas septynių skaitmenų dažnio skaitiklis matuoja TTL lygio signalų dažnį, periodą ir darbo ciklą nurodytame nuo 100 mHz iki 100 MHz diapazone; tikslumas – ±51 ppm. Signalo kokybės specifikacijos apima iki −125 dBc/Hz fazinį triukšmą esant 10 MHz dažniui ir 10 kHz poslinkiui bei mažesnius nei −40 dBc harmoninius iškraipymus 30–60 MHz diapazone.

Dažnio skenavimas ir valdymas

Dažnio skenavimas galimas tiesiniu ir logaritminiu režimais. Skenavimo trukmę galima nustatyti nuo 1 ms iki 500 s, jos tikslumas – ±0,1 %. Tai leidžia analizuoti filtrų charakteristikas ir tikrinti grandinių atsaką. 4,3 colio spalvotas TFT-LCD jutiklinis ekranas veikia kartu su fiziniais mygtukais. Jame rodoma realiuoju laiku atnaujinama bangos formos peržiūra ir pagrindiniai veikimo parametrai, kad nustatymus būtų galima patikrinti ir koreguoti.

Sukurtas ilgalaikiam darbui

Aliumininis radiatorius ir tylus ventiliatorius padeda išsklaidyti šilumą ir palaikyti komponentų temperatūrą ilgai naudojant įrenginį. Konstrukcijoje numatyta išėjimo kanalų, izoliacijos ir įžeminimo apsauga. Su TTL suderinamas sinchronizavimo išėjimas leidžia prijungti kitą matavimo įrangą. Nelakiojoje atmintyje galima išsaugoti iki 24 pasirinktinių savavališkų bangos formų ir greitai jas iškviesti. Veikimo režimai: nepertraukiamas, vartų, moduliavimo ir skenavimo.

Specifikacijos

• Gamintojas: FNIRSI
• Modelis: TSG6020
• Maksimalus išėjimo dažnis: 60 MHz
• Diskretizavimo dažnis: 200 MSa/s
• Vertikalioji skiriamoji geba: 14 bitų
• Kanalai: 2
• Maksimali išėjimo amplitudė: 20 Vpp (<10 MHz) / 10 Vpp (>10 MHz)
• Sinusinės bangos dažnis: 1 µHz–60 MHz
• Stačiakampės bangos dažnis: 1 µHz–24 MHz
• Impulsinės bangos dažnis: 1 µHz–24 MHz
• Moduliavimo tipai: AM, FM, PM, FSK, ASK, PSK
• Skenavimo režimai: tiesinis ir logaritminis
• Integruotas dažnio skaitiklis: 7 skaitmenų
• Ekranas: 4,3 colio TFT LCD, 480 × 272 pikselių

Komplektą sudaro

• Funkcijų generatorius
• Maitinimo adapteris
• Type-C įkrovimo kabelis
• Duomenų kabelis
• Matavimo laidas
• Krokodilo tipo gnybtai
• Naudotojo vadovas
