FNIRSI TSG3020 funkcijų generatorius

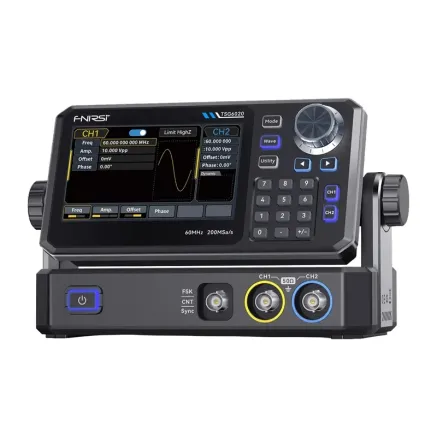

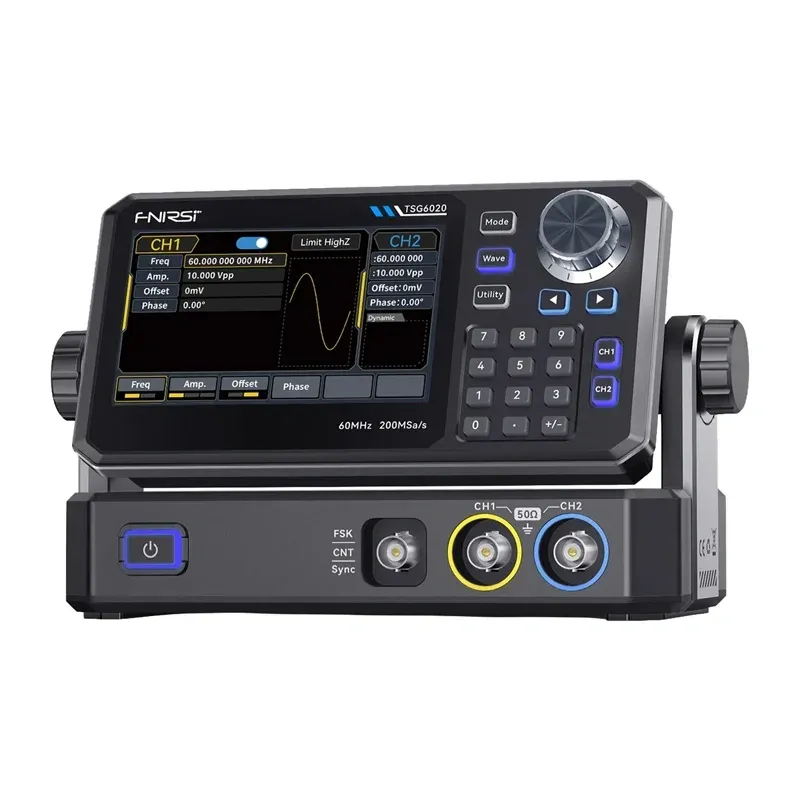

FNIRSI TSG3020 derina tikslų signalų generavimą ir intuityvų valdymą, todėl tinka laboratorijoms, dirbtuvėms ir darbui lauko sąlygomis. Dviejų kanalų konstrukcija, 200 MSa/s diskretizavimo dažnis ir 14 bitų vertikalioji skiriamoji geba užtikrina kokybišką, mažai iškraipytų signalų generavimą. Įrenginys generuoja standartines ir savavališkas bangų formas, palaiko šešis moduliacijos tipus, dažnio skleidimą ir turi integruotą dažnio skaitiklį. Jutiklinis ekranas ir signalų kokybę gerinančios technologijos papildo šį patvarų, intensyviam naudojimui skirtą prietaisą.

Du nepriklausomi kanalai

Du nepriklausomi išvesties kanalai gali vienu metu generuoti skirtingus signalus, todėl galima atlikti sudėtingesnius matavimus. Didžiausias išvesties dažnis yra 60 MHz. Amplitudės diapazonas priklauso nuo apkrovos ir dažnio. Esant didelės varžos apkrovai, jis siekia nuo 2 mVpp iki 20 Vpp, kai dažnis mažesnis nei 10 MHz, ir nuo 2 mVpp iki 10 Vpp, kai dažnis didesnis nei 10 MHz. Esant 50 Ω apkrovai, diapazonas yra nuo 1 mVpp iki 10 Vpp, kai dažnis mažesnis nei 10 MHz, ir nuo 1 mVpp iki 5 Vpp, kai dažnis didesnis nei 10 MHz. 200 MSa/s diskretizavimo dažnis ir 14 bitų vertikalioji skiriamoji geba užtikrina tikslų bangų formų atkūrimą, išsaugo smulkias detales ir sumažina iškraipymus.

Standartinės ir savavališkos bangų formos

TSG3020 generuoja sinusines, stačiakampes, rampines (pjūklo), impulsines, triukšmo ir nuolatinės srovės (DC) bangų formas. Taip pat palaikomos pasirinktinės savavališkos bangų formos, kuriamos taškas po taško, todėl galima tiksliai atkurti sudėtingus signalus. „VeriPoint“ technologija palaiko savavališkų bangų formų diskretizavimo dažnį nuo 1 µSa/s iki 200 MSa/s, išsaugo signalo detales ir užtikrina mažesnį nei 200 ps drebėjimą. „ZeroSurge“ technologija pagerina stačiakampes, impulsines ir pjūklo bangų formas: viršijimas neviršija 1 %, o kilimo ir kritimo trukmė gali siekti vos 13,5 ns. Taip gaunami statūs frontai, tinkami tiksliam elektroninių grandinių testavimui.

Pažangi moduliacija

Palaikomi šeši moduliacijos tipai: AM, FM, PM, FSK, ASK ir PSK. Šios funkcijos tinka skaitmeninių ryšių sistemoms ir radijo įrangai testuoti. Dažnio skleidimas galimas tiesiniu arba logaritminiu režimu; skleidimo trukmę galima nustatyti nuo 1 ms iki 500 s, o tikslumas siekia ±0,1 %. Tai leidžia analizuoti filtrų charakteristikas ir bandomų įrenginių dažninę charakteristiką. Integruotas 7 skaitmenų dažnio skaitiklis priima TTL signalus nuo 100 mHz iki 100 MHz ir matuoja dažnį, periodą bei užpildymo koeficientą ±51 ppm tikslumu.

Patogus valdymas ir signalo kokybė

Esant 50 Ω apkrovai, generatoriaus amplitudės diapazonas yra nuo 1 mVpp iki 10 Vpp. Fazinis triukšmas, esant 10 MHz dažniui ir 10 kHz poslinkiui, neviršija -125 dBc/Hz, o harmoniniai iškraipymai 30–60 MHz diapazone yra mažesni nei -40 dBc. Įrenginys valdomas per 4,3 colio spalvotą TFT-LCD jutiklinį ekraną, o fiziniais mygtukais galima greitai keisti parametrus. Ekrane rodomos bangų formų peržiūros ir dabartinė generatoriaus būsena, todėl lengviau nustatyti ir stebėti parametrus.

Konfigūravimas ir apsauga

Išvesties apsaugos funkcijos apima kanalų izoliavimą, įžeminimo apsaugą ir su TTL suderinamą sinchronizavimo išvestį, užtikrinančią saugų ir stabilų veikimą. Aliumininis radiatorius ir tylus ventiliatorius padeda palaikyti darbinę temperatūrą ir stabilų veikimą ilgai naudojant. Nelakiojoje atmintyje galima išsaugoti iki 24 pasirinktinių savavališkų bangų formų, kad jas būtų galima greitai iškviesti. Veikimo režimai apima nuolatinę išvestį, valdomą išvestį, moduliaciją ir dažnio skleidimą, todėl prietaisą galima lanksčiai naudoti matavimo sistemose ir automatizuotose testavimo sistemose.

Specifikacijos

• Gamintojas: FNIRSI
• Modelis: TSG3020
• Didžiausias išvesties dažnis: 30 mHz (kaip nurodyta)
• Diskretizavimo dažnis: 200 MSa/s
• Vertikalioji skiriamoji geba: 14 bitų
• Kanalai: 2
• Didžiausia išvesties amplitudė: 20 Vpp (<10 mHz) / 10 Vpp (>10 mHz), kaip nurodyta
• Sinusinės bangos dažnis: 1 µHz–24 MHz
• Stačiakampės bangos dažnis: 1 µHz–24 MHz
• Impulsinės bangos dažnis: 1 µHz–24 MHz
• Moduliacijos tipai: AM, FM, PM, FSK, ASK, PSK
• Dažnio skleidimo režimai: tiesinis ir logaritminis
• Integruotas dažnio skaitiklis: 7 skaitmenų
• Ekranas: 4,3 colio TFT LCD, 480 × 272 pikselių

Komplektą sudaro

• Funkcijų generatorius
• Maitinimo adapteris
• Type-C įkrovimo kabelis
• Duomenų kabelis
• Matavimo laidas
• Krokodiliniai spaustukai
• Naudotojo vadovas
