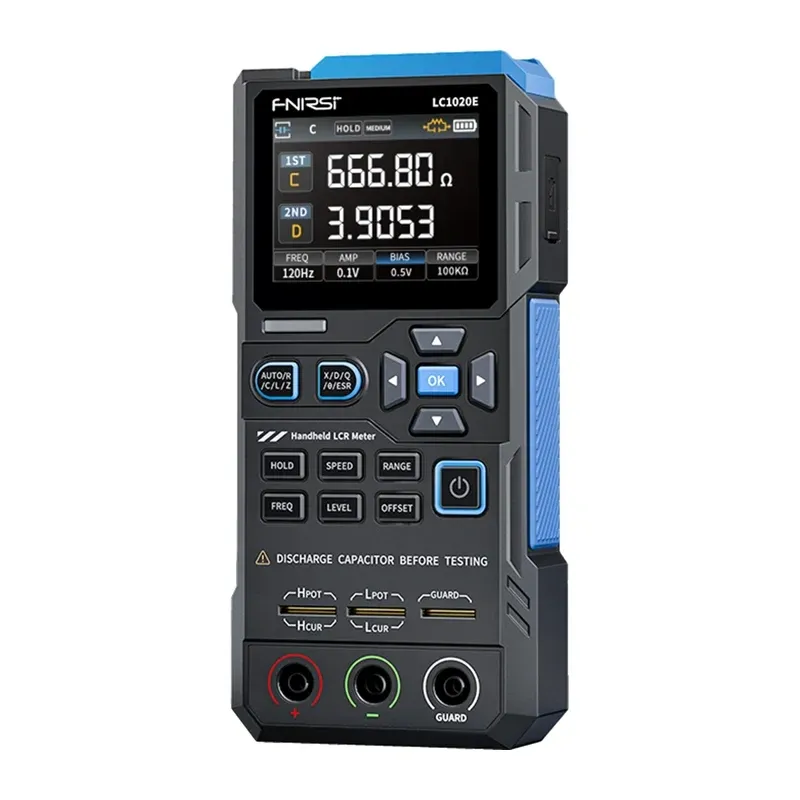

High-precision handheld LCR meter FNIRSI LC1020E

Didelio tikslumo rankinis LCR matuoklis

FNIRSI LC1020E – kompaktiškas rankinis LCR matuoklis, skirtas greitai ir tiksliai matuoti elektroninius komponentus. Jis automatiškai atpažįsta komponentus, palaiko platų bandymo dažnių diapazoną, vienu metu rodo du parametrus ir pasižymi didele matavimo skyra. Reguliuojami bandymo įtampos lygiai, integruotos poliarizavimo ir kalibravimo funkcijos padeda užtikrinti stabilius, pakartojamus rezultatus. 2,8 colio spalvotas TFT ekranas, duomenų registravimas, USB-C įkraunamas akumuliatorius ir automatinio išjungimo funkcija leidžia patogiai naudoti prietaisą laboratorijoje, dirbtuvėse ir lauko sąlygomis.

Automatinis komponentų atpažinimas

Matuoklis automatiškai nustato, ar bandomas komponentas yra rezistorius, kondensatorius ar induktyvumo ritė, ir parenka tinkamą matavimo režimą. Taip bandymai atliekami greitai ir paprastai, sumažinant neteisingų nustatymų riziką. Galimi penki bandymo dažniai nuo 100 Hz iki 100 kHz. Matuoklis matuoja induktyvumą, talpą, varžą ir impedansą, todėl tinka tiek moksliniams tyrimams ir plėtrai, tiek techninei priežiūrai.

Du rodmenys ir didelė skyra

LC1020E bazinis tikslumas siekia 0,3 %. Dideliame 2,8 colio spalvotame TFT ekrane vienu metu rodomi du matavimo parametrai, todėl analizė vyksta greičiau, o rezultatus lengviau perskaityti. Pagrindinio ir antrinio parametrų ekrano skyra yra 4,5 skaitmens, o grafinė sąsaja užtikrina patogų naudojimą atliekant ilgalaikius matavimus.

Pritaikymas bandomam komponentui

Penki bandymo dažniai ir trys RMS bandymo įtampos lygiai leidžia parinkti matavimo nustatymus pagal komponentą ir jo charakteristikas. Integruota vidinio poliarizavimo funkcija turi 0,0 V ir 0,5 V nustatymus, kurie padeda stabilizuoti rodmenis ir sumažinti svyravimus bandant komponentus, jautrius įtampos pokyčiams. Atviros grandinės ir trumpojo jungimo kalibravimas padeda kompensuoti parazitinę talpą ir bandymo laidų varžą, todėl matavimai yra stabilūs ir pakartojami.

Rūšiavimas, palyginimas ir duomenų registravimas

Galima nustatyti nominaliąsias vertes ir tolerancijos ribas, kad būtų atpažinti nurodytų ribų neatitinkantys komponentai. Palyginimo funkcija apskaičiuoja santykinę išmatuotos ir nominaliosios vertės paklaidą procentais ir gali filtruoti rezultatus; tolerancijos diapazoną galima reguliuoti nuo 0,1 % iki 99,9 %. Registravimo funkcija tikrina, ar išmatuoti komponentai atitinka nustatytą nominaliąją vertę ir toleranciją, ir fiksuoja sėkmingų bei nesėkmingų matavimų skaičių. Matuoklis gali užfiksuoti esamą rodmenį ir pateikti realiojo laiko statistiką, padedančią analizuoti bei palyginti matavimus. Rūšiavimo ir vieno mygtuko bandymo funkcijos naudingos kokybės kontrolei, gamybos bandymams ir komponentų partijų atrankai.

Nešiojamasis naudojimas

Integruotas ličio jonų akumuliatorius, įkrovimas per USB Type-C ir automatinio išjungimo funkcija užtikrina patogų naudojimą nešiojamuoju režimu. Kompaktiškas matuoklis matuoja talpą, varžą, induktyvumą ir impedansą, taip pat gali bandyti elektrolitinius kondensatorius nuosekliojoje ir lygiagrečiojoje grandinėse. Palaikomos trijų ir penkių gnybtų matavimo konfigūracijos.

Techniniai duomenys

• Gamintojas: FNIRSI
• Modelis: LC1020E
• Bandymo dažniai: 100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz
• Bazinis tikslumas: 0,3 %
• Ekranas: 2,8 colio TFT LCD
• Ekrano skyra: pagrindinis parametras – 4,5 skaitmens; antrinis parametras – 4,5 skaitmens
• Matavimo parametrai: pagrindinis: AUTO / R / C / L / Z; antrinis: X / D / Q / θ (fazės kampas) / ESR
• Matavimo diapazonai: induktyvumas (L): 0–100 H; talpa (C): 0–100 mF; varža (R): 0–10 MΩ
• Vidinis poliarizavimas (poslinkis): 0,0 V, 0,5 V
• Bandymo įtampos lygiai: 0,1 V, 0,3 V, 0,6 V
• Kalibravimas: atviros grandinės ir trumpojo jungimo kalibravimas
• Palyginimo funkcija: apskaičiuoja santykinę paklaidą procentais ir filtruoja rezultatus; galima nustatyti nominaliąsias vertes bei tolerancijas, o toleranciją reguliuoti nuo 0,1 % iki 99,9 %
• Registravimo funkcija: tikrina išmatuotus komponentus pagal nustatytas nominaliąsias vertes ir tolerancijas, registruoja sėkmingus bei nesėkmingus matavimus
• Matavimo gnybtų konfigūracijos: trijų ir penkių gnybtų
• Išėjimo impedansas: 100 Ω
• Ryšio sąsaja: USB Type-C (virtualusis nuoseklusis prievadas)
• Kiti nustatymai: kalba, ekrano ryškumas, garsas, automatinis išjungimas, kalibravimas ir sistemos informacija

Komplektą sudaro

• Matuoklis
• Duomenų kabelis
• Trumpojo jungimo plokštelė
• Kelvin bandymo gnybtas
• Bandymo laidai (juodas ir raudonas)
• Naudotojo vadovas
