FNIRSI DPOS350P 4-in-1 digital oscilloscope

FNIRSI DPOS350P 4-in-1 skaitmeninis osciloskopas

FNIRSI DPOS350P – universalus skaitmeninis osciloskopas, sukurtas patogiam ir intuityviam valdymui. 7 colių jutikliniame ekrane aiškiai matomi signalai, o pagrindinės funkcijos pasiekiamos greitai. Viename įrenginyje suderinti osciloskopas, signalų generatorius, spektro analizatorius ir dažninės charakteristikos analizatorius. Didelis dažnių juostos plotis, spartus diskretizavimas ir didelė atmintis padeda tiksliai analizuoti signalus, o pažangūs atvaizdavimo režimai leidžia lengviau įvertinti matavimo rezultatus.

Valdymas jutikliniu ekranu

Dideliame 7 colių jutikliniame ekrane aiškiai matomas analizuojamas signalas, o matavimo parametrus galima tiksliai valdyti. Intuityvi sąsaja padeda įvertinti sistemos veikimą, o kokybiškas ekranas praverčia atliekant diagnostiką ir bandymus.

Keturi prietaisai viename

DPOS350P apjungia keturias matavimo funkcijas: dviejų kanalų osciloskopą, kurio dažnių juostos plotis yra 350 MHz, diskretizavimo sparta – 1 GSa/s, skiriamoji geba – 8 bitai, o bangos formų fiksavimo sparta – 50 000 bangos formų per sekundę; signalų generatorių, kurio išėjimo dažnis siekia iki 50 MHz; spektro analizatorių, apimantį 200 kHz–350 MHz diapazoną; ir dažninės charakteristikos analizatorių, veikiantį 100 kHz–50 MHz diapazone. Vienas prietaisas padeda sutaupyti vietos ant darbastalio ir sutrumpinti paruošimo darbams laiką.

Matavimo našumas

Osciloskopo dažnių juostos plotis – 350 MHz, diskretizavimo sparta – 1 GSa/s, o atminties gylis – 60 kpts. Šios savybės leidžia tiksliai atkurti signalus ir užtikrinti stabilius matavimus, įskaitant sudėtingų bangos formų analizę. Dažninės charakteristikos analizatorius palaiko Bode diagramų analizę nuo 100 Hz iki 50 MHz; galima reguliuoti žadinimo dažnį, amplitudę ir poslinkį. Jis tinka stiprintuvams, filtrams ir maitinimo grandinėms bandyti bei grandinių dažninėms charakteristikoms įvertinti.

Spektro ir EMI analizė

Spektro analizatorius apima 200 kHz–350 MHz diapazoną. Pagrindinius parametrus galima nustatyti rankiniu būdu, įskaitant pradinį ir galinį dažnį, dažnių juostos plotį, atskaitos lygį, slopinimą ir FFT ilgį. Galimi žymeklių matavimai ir atvaizdavimo režimai, įskaitant krioklio bei 3D krioklio diagramas. Šios funkcijos praverčia atliekant EMI bandymus, analizuojant RF signalus ir aptinkant harmonikas.

Signalų atvaizdavimas

Skaitmeninė fluorescencija užtikrina aiškiai matomus signalų pėdsakus ir spalvinį atskyrimą. Triukšmo filtravimas padeda geriau aptikti ir atvaizduoti bangos formas, o didelės skiriamosios gebos režimu ekrano skiriamoji geba reguliuojama nuo 8 iki 16 bitų.

Nešiojamas dizainas ir valdymas

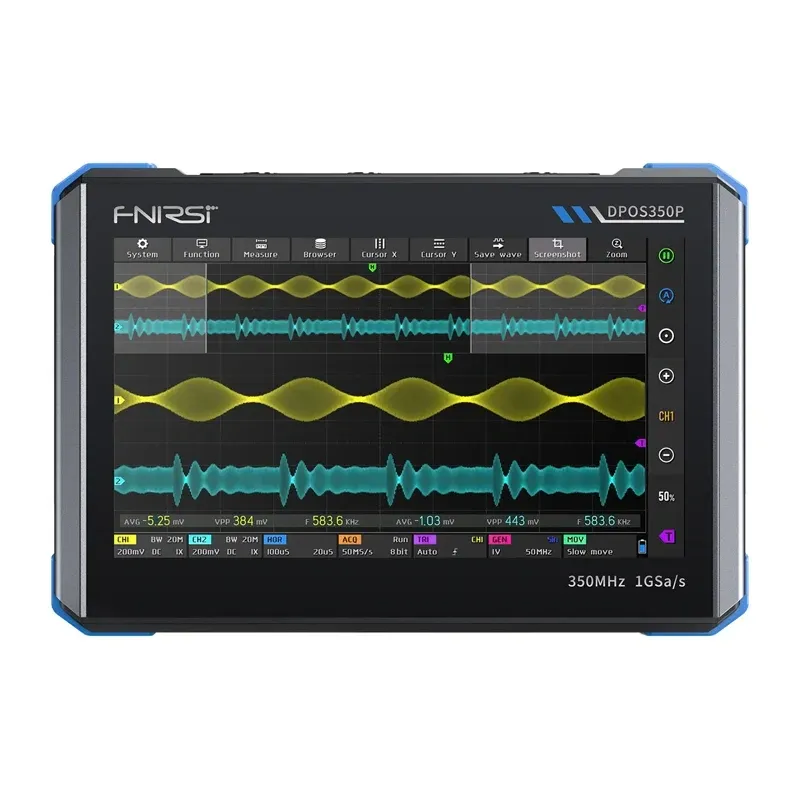

Plonas korpusas yra juodos spalvos su mėlynais akcentais. Planšetės tipo forma leidžia prietaisą valdyti viena ranka, o talpinė jutiklinė sąsaja suteikia tiesioginę prieigą prie funkcijų. Palaikomos kinų, anglų, rusų ir portugalų kalbos. Įrengtas 7 colių IPS ekranas, kurio skiriamoji geba – 1024 × 600 pikselių, o matymo kampas – platus.

Komplektacija

• 350 MHz zondai × 2
• QC18W įkroviklis
• USB kabelis
• Laidai su krokodiliniais gnybtais
• Naudotojo vadovas

Bendrosios specifikacijos

• Gamintojas: Fnirsi
• Modelis: DPOS350P
• Paleidimo konfigūracijos: 5 išankstiniai nustatymai
• Kalbos: kinų, anglų, rusų ir portugalų
• Ekranas: 7 colių IPS, 1024 × 600 pikselių, platus matymo kampas
• Valdymas: talpinis jutiklinis ekranas
• Išplėtimo sąsaja: talpinis jutiklinis ekranas
• Automatinis išjungimas: po 15 min.–1 val. arba išjungtas
• Atnaujinimai: palaikomi .iso atvaizdo failų naujiniai
• Įkrovimo reikalavimai: QC18W, 12 V / 1,5 A
• Baterija: 3,7 V ličio, 8000 mAh
• Veikimo trukmė: apie 3 val.
• Įkrovimo trukmė: apie 5 val.
• Bendras energijos suvartojimas: 10 W
• Aušinimas: pasyvus aušinimas oru
• Matmenys: 190 × 128 × 37 mm

Dažninės charakteristikos analizatorius (FRA)

• Žadinimo signalo dažnis: 100 Hz–50 MHz
• Žadinimo signalo amplitudė: 0–5 Vpp
• Žadinimo signalo poslinkis: −2,5 V–+2,5 V
• Dažnio taškų skaičius: 20–500
• Žymeklių matavimai: dažnis, stiprinimas ir fazė
• Veikimo režimai: vienkartinis ir ciklinis
• Sistemos kalibravimas: palaikomas

Spektro analizatorius (SA)

• Konvertavimo metodas: FFT
• FFT ilgis: 4K–32K
• Dažnių diapazonas: 200 kHz–350 MHz
• Lygio diapazonas: −60 dBmV–+260 dBmV
• Žymeklių matavimai: dažnis ir amplitudė
• Žymeklio parametras: didžiausios energijos harmonika
• Krioklio diagrama: palaikoma
• 3D krioklio diagrama: palaikoma
• Automatinis reguliavimas: palaikomas
• Sistemos kalibravimas: palaikomas

Osciloskopas

• Kanalai: 2
• Dažnių juostos plotis: 350 MHz
• Kilimo trukmė: 1 ns
• Didžiausia diskretizavimo sparta: 1 GSa/s
• Atminties gylis: 60 kpts
• Įėjimo varža: 1 MΩ / 14 pF
• Laiko bazės diapazonas: 5 ns–50 s
• Slenkanti laiko bazė: 50 ms–50 s
• Vertikalusis jautrumas: 2 mV–20 V (1×)
• Vertikalusis diapazonas: 16 mV–160 V (1×)
• Nuolatinės srovės tikslumas: ±2 %
• Laiko tikslumas: ±0,01 %
• Įėjimo jungimas: DC / AC
• Fono tinklelis: rodomas arba paslėptas
• Bangos formos poslinkis: stambus arba tikslus reguliavimas
• Apsauga nuo viršįtampio: iki 400 V
• Bangos formos ryškumas: reguliuojamas
• FFT atvaizdavimas: palaikomas
• Skaitmeninė fluorescencija: palaikoma
• Zondo slopinimas: 1× / 10× / 100×
• Aparatinės įrangos dažnių juostos pločio ribos: 150 MHz / 20 MHz
• Didelės skiriamosios gebos režimas: 8–16 bitų
• Parametrų matavimai: 12 tipų
• Žymeklių matavimai: laikas, periodas, dažnis, lygis ir įtampa
• Trigerio aptikimas: skaitmeninis
• Trigerio kanalas: CH1 / CH2
• Trigerio režimai: automatinis / vienkartinis / įprastas
• Trigerio frontas: kylantis / krintantis
• Trigerio slopinimas: L1–L3
• Trigerio lygis: rankinis arba automatinis (10–90 %)
• Ekrano kopijų saugykla: 90 vaizdų
• Bangos formų saugykla: 500 rinkinių
• Spalvinės temperatūros atvaizdavimas: palaikomas
• X-Y režimas: palaikomas
• Laiko bazės mastelio keitimas: palaikomas
• Automatinis reguliavimas vienu mygtuku: palaikomas
• Grąžinimas į nulį vienu mygtuku: palaikomas
• Duomenų naršyklė: palaikoma

Signalų generatorius (SG)

• Bangos formų tipai: 14 standartinių bangos formų ir užfiksuotos bangos formos
• Dažnis: 0–50 MHz (sinusinis signalas); kitų bangos formų dažnis – iki 10 M / 5 M / 3 M
• Amplitudė: 0–5 Vpp
• Poslinkis: −2,5 V–+2,5 V
• Užpildymo koeficientas: 0,1–99,9 %
• Dažnio skiriamoji geba: 1 Hz
• Amplitudės skiriamoji geba: 1 mV
• Poslinkio skiriamoji geba: 1 mV
• Užpildymo koeficiento skiriamoji geba: 0,1 %
• Išsaugomos pasirinktinės bangos formos: 500 rinkinių
