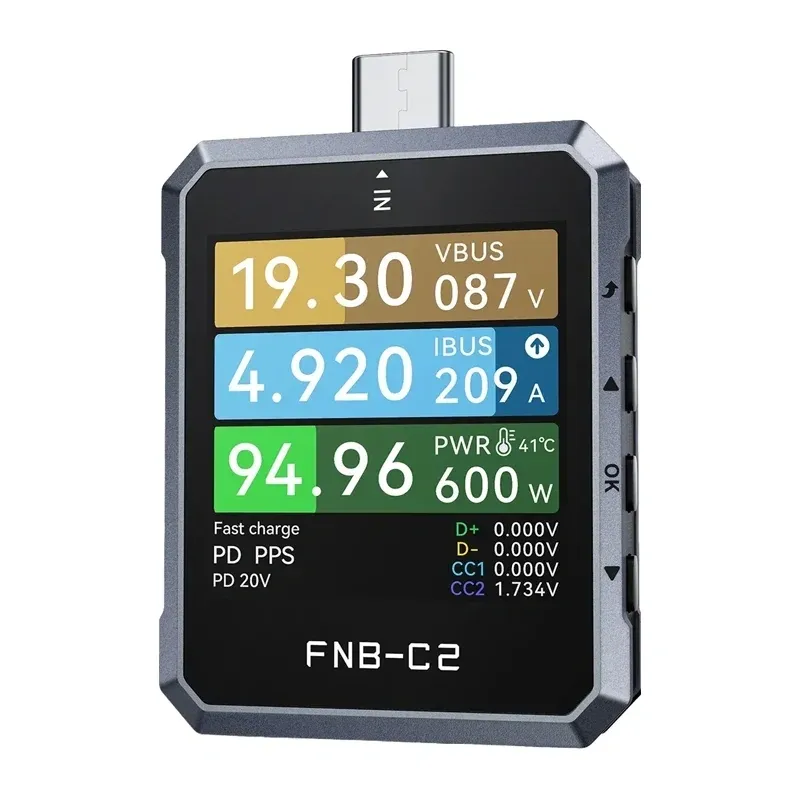

USB FNIRSI FNB-C2 Tester

FNIRSI FNB-C2 USB testeris

FNIRSI FNB-C2 USB testeris yra tikslus prietaisas, skirtas išsamiai maitinimo parametrų analizei, palaikantis naujausias greito įkrovimo standartus ir siūlantis plačias diagnostikos funkcijas. Tai idealus įrankis elektronikos inžinieriams, aptarnavimo technikams ir mėgėjams analizuoti maitinimo parametrus, USB-C kabelius ir įkrovimo procesą.

Įrenginys turi platų matavimo diapazoną iki 240 W, duomenų registravimo galimybes, maitinimo kokybės analizę ir gebėjimą nuskaityti informaciją, saugomą USB-C kabeliuose. Jame yra aiškus HD ekranas su automatinio ekrano pasukimo funkcija ir jis sklandžiai integruojasi su kompiuteriais be papildomų tvarkyklių poreikio.

Laboratorinio lygio tikslumas

Įrengtas išoriniu 20 bitų analogiškai-skaitmeniniu keitikliu (ADC), FNIRSI FNB-C2 užtikrina laboratorinio lygio matavimo tikslumą su iki septynių reikšmingų skaitmenų. Jis matuoja įtampą, srovę ir galią su 0,000001 V, A ir W tikslumu, leidžiančiu aptikti smulkius maitinimo parametrų pokyčius.

• Įtampos diapazonas: 4–50 V
• Srovės diapazonas: iki 6,5 A
• Galios diapazonas: iki 240 W

Testeris palaiko tiek tradicinius įkroviklius, tiek modernius maitinimo šaltinius, įvertintus 100 W, 140 W ar 240 W. Integruotas temperatūros jutiklis realiu laiku stebi įrenginio temperatūrą su 1 °C tikslumu, didindamas eksploatacijos saugumą.

Išsamus įkrovimo valdymas

Testeris palaiko Power Delivery 3.1 EPR standartą per specialų komunikacijos lustą, užtikrindamas stabilų suderinamumą su moderniais įkrovikliais. Automatiškai atpažįsta ir aktyvuoja populiarias greito įkrovimo technologijas, įskaitant UFCS, Quick Charge 2.0, 3.0, 4 ir 5, Huawei FCP ir SCP, OPPO VOOC ir SVOOC bei VIVO VFCP.

Gali fiksuoti Power Delivery protokolo derybų duomenis tarp įkroviklio ir įrenginio, siekiant aptikti suderinamumo problemas. Be to, konvertuoja Quick Charge komunikaciją į Power Delivery, gerindamas suderinamumą tarp įrenginių, naudojančių skirtingus greito įkrovimo standartus.

Išsami USB-C kabelių analizė

FNIRSI FNB-C2 skaito informaciją, saugomą USB-C kabelių E-Marker lustuose, leidžiant patikrinti tokius parametrus kaip srovės reitingas (3 A, 5 A), įtampa (50 V), EPR, Thunderbolt 3 ir 4 palaikymas, kabelio tipas, ilgis, maksimali galia, duomenų perdavimo greitis ir standartinė versija.

Siūlo įvairių kabelių konfigūracijų simuliaciją – nuo kabelių be E-Marker lustų, palaikančių iki 60 W, iki tų, kurie atitinka 100 W ir 240 W EPR profilius. Standartiniai 24 kontaktų USB-C male ir female jungtys palaiko dvikryptį galios srauto matavimą ir leidžia kabelį prijungti bet kuria kryptimi.

Profesionali maitinimo kokybės analizė

Įrenginys siūlo du režimus maitinimo parametrų analizei:

• Įtampos, srovės bei D+ ir D− bangų formų braižymas su mėginių ėmimo dažniu nuo 2 iki 1000 mėginių per sekundę.
• Greita įtampos bangavimo analizė su mėginių ėmimo dažniu nuo 20 000 iki 2 milijonų mėginių per sekundę.

Realiu laiku rodo USB magistralės įtampos (VBUS) bangos formą, vertindamas maitinimo stabilumą dažnių diapazone nuo 20 kHz iki 2 MHz. Įrašymo funkcija leidžia nuolat registruoti įtampos ir srovės bangų formas iki 9 valandų, su reguliuojamais įrašymo intervalais (nuo 1 iki 120 sekundžių) ir konfigūruojamomis pradžios bei pabaigos sąlygomis.

Veikimo vertinimo duomenys

FNIRSI FNB-C2 įrašo matavimo rezultatus dešimtyje nepriklausomų statistinių rinkinių, apimančių talpą, energiją ir veikimo laiką. Automatiškai apskaičiuoja baterijos talpą ir įkrovimo efektyvumą pagal surinktus duomenis, palengvindamas maitinimo šaltinių, galios bankų ar elementų veikimo vertinimą. Tai leidžia patogiai palyginti nuoseklius matavimus ir stebėti parametrų pokyčius ilgalaikio naudojimo metu.

Patogus ekranas ir valdymas

1,54 colio spalvotas TFT-LCD ekranas su 240 × 240 pikselių raiška užtikrina aiškų parametrų vaizdavimą. Integruotas gravitacijos jutiklis automatiškai pasuka ekraną keturiomis kryptimis, kad būtų lengva skaityti nepriklausomai nuo įrenginio padėties.

Testeris suderinamas su Windows ir macOS kompiuteriais be papildomų tvarkyklių, leidžiantis lengvai išplėsti funkcionalumą ir atnaujinti programinę įrangą, atpažįstant įrenginį kaip USB atmintinę. Vartotojai gali reguliuoti ekrano ryškumą, automatinio užtemdymo laiką, spalvų temą, sąsajos kalbą ir greitai atstatyti gamyklinius nustatymus, jei reikia.

Techninės specifikacijos

• Gamintojas: FNIRSI
• Modelis: FNB-C2
• ADC: 20 bitų
• Įtampos matavimas: diapazonas 4–50 V, raiška 0,000001 V, tikslumas ±(0,2‰ + 2)
• Srovės matavimas: diapazonas 0–6,5 A, raiška 0,000001 A, tikslumas ±(0,5‰ + 2)
• Galios matavimas: diapazonas 0–240 W, raiška 0,000001 W, tikslumas ±(0,5‰ + 2)
• D+/D− įtampa: diapazonas 0–3,3 V, raiška 0,001 V, tikslumas ±(1,0% + 2)
• CC1/CC2 įtampa: diapazonas 0–3,3 V, raiška 0,001 V, tikslumas ±(1,0% + 2)
• Įrenginio temperatūra: diapazonas 1 °C, raiška 1 °C, tikslumas ±(1,2% + 3)
• Talpa: diapazonas 0–9 999,99 Ah, raiška 0,00001 Ah
• Energijos suvartojimas: diapazonas 0–9 999,99 Wh, raiška 0,00001 Wh
• Įrašymo laikas: iki 9 valandų, raiška 1 sekundė

Komplektacija

• USB testeris
• Naudotojo vadovas
